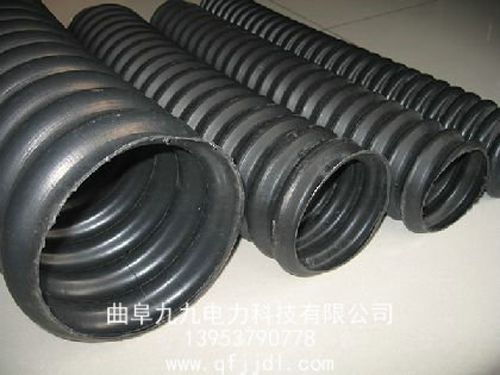

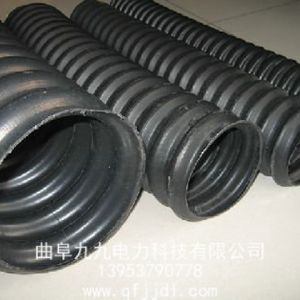

又稱“碳素螺紋護套管”，簡稱碳素管，是以高密度聚乙烯和改性碳素為主要原料生產成型的電纜護套管，采用擠出成型和獨特的旋轉成型工藝技術。其外觀為黑色單壁螺旋狀，所以又被稱為“單壁碳素管”。碳素螺紋管是電纜、光纜鋪設工程普遍采用的一種新型護套管材，是替代PVC管，水泥管、鑄鐵管、鋼管的理想產品。
    產品介紹
    它以其特有的螺紋狀物造型，碳素波紋管具有高強度、高韌性耐腐蝕、耐高溫、絕緣電阻高、阻燃性好、質量輕、壽命長、不易變形等多種優點，該碳素波紋管已廣泛應用于城市路燈線路地埋工程，電氣化鐵路電力、通信電纜的敷設地埋工程，高速公路電力、通信設施的建設與改造工程，住宅小區建設工程及公園和大型娛樂場所的地埋電纜工程，是地埋電纜護套管材。
    產品特點
    1、 柔韌性好：管造型呈特殊螺紋狀，可以彎曲自如的繞過障礙物，方便施工。
    2、單根長度長：?jiǎn)胃L(zhǎng)度由用戶隨意確定，以減少連接口，可使施工快捷，維護方便。
    3、質輕：較水泥短管、定長鑄鐵管、鋼管、定長PVC管質輕，便于搬動。
    4、強度高：特殊的螺紋狀物理造型，使其抗壓強度大，在地下不會因重壓而變形。
    5、耐腐蝕：耐酸、鹽、堿性能好，使用壽命可達50年以上。
    6、安全：具有較強的抗沖擊性]可繞性和高強度，即使地震或地面下沉等異變也很安全。
    7、穿線方便：內外表面光滑，摩擦系數小，管內設有引線鋼絲，穿線非常方便。
    8、施工費用低廉：綜合以上優點，碳素波紋管施工快、工期短、接口少，具有較高的經濟效益。
    標準規格
    型號內徑 外徑 峰距 電位長度
    Φ40 40±2.0 53.5±2.0 13±0.8 200
    Φ50 49.5±2.5 67±1.0 17±1.0 200
    Φ65 65±2.0 84.5±2.5 21±1.0 200
    Φ80 80±3.0 105±3.0 25±1.0 100
    Φ100 100±4.0 130±4.0 30±1.0 100
    Φ125 125±4.0 160±4.0 38±1.0 100
    Φ150 150±4.0 185±4.0 45±1.0 50
    Φ175 175±4.0 230±4.0 55±1.0 50
    Φ200 200±4.0 260±4.0 60±1.5 40
    物理性能
    編輯
    1、外觀 內外表面無凹凸不平，無類似缺陷
    2、壓力實驗 30s內負荷750N（中應力類型），持續1min，直徑變化率小于25%
    3、沖擊實驗 60℃處理240h，又在0℃放置2h，于300mm高處用2.0Kg錘子（大應力類型）沖擊，無損壞。
    4、絕緣電阻，MΩ ≥100
    5、耐電壓性能 2000V電壓15min未擊穿
    6、管材冷彎性能 管材在90o至180o范圍內可彎，目測未發現明顯結構缺陷
    7、環剛度 ≥18.0
    碳素波紋管產品特點
    1、 柔韌性好：碳素波紋管造型呈特殊螺紋狀，可以彎曲自如的繞過障礙物，方便施工。2、單根長度長：碳素波紋管單根長度由用戶隨意確定，以減少連接口，可使施工快捷，維護方便。
    3、質輕：碳素波紋管較水泥短管、定長鑄鐵管、鋼管、定長PVC管質輕，便于搬動。
    4、強度高：碳素波紋管特殊的螺紋狀物理造型，使其抗壓強度大，在地下不會因重壓而變形。
    5、耐腐蝕：碳素波紋管耐酸、鹽、堿性能好，使用壽命可達50年以上。
    6、安全：碳素波紋管具有較強的抗沖擊性]可繞性和高強度，即使地震或地面下沉等異變也很安全。
    7、穿線方便：碳素波紋管內外表面光滑，摩擦系數小，管內設有引線鋼絲，穿線非常方便。
    8、施工費用低廉：綜合以上優點，碳素波紋管施工快、工期短、接口少，具有較高的經濟效益。
    施工方法：
    1.碳素管,碳素螺紋管,單壁螺旋管,碳素波紋管,黑色盤管徑的選擇
      根據電纜外徑、容許電壓、電流及工程其他條件選擇。
    2.挖工程溝
    根據有關部門規定及用戶要求挖溝，其寬度、深度須根據敷設電纜根數而定。管與溝之間的距離是50mm，管與管之間的距離為30mm。
    3、敷設
    將碳素管放入溝中后，彎度大的地方為防止其纏繞或擠壓，需用水泥灌封。在兩根護套管的連接口處，須用磚砌并用水泥將護套管管頭固定。
    4、連接
    兩根碳素管須對接時，先將接頭旋至被接管的一端，然后倒旋至另一被接管的一端，再用PVC密封膠帶纏繞即可。
    5、回填按要求將碳素管鋪設好后，用挖溝時的原土回填即可，并將回填土夯實。
