組合式電纜支架產品說明書
    一、概述
    產品材料為熱固性高分子復合材料，由樹脂、玻璃纖維及填料組成，其特點是材料性能和產品結構根據使用對象的要求同時設計，并且材料的制作和產品的制作同時進行。

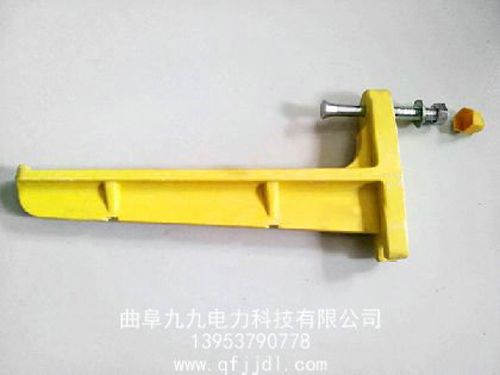

    支架為組合式，由托臂、立柱和連接螺栓組成。立柱為槽型材料，可根據需要任意截取長度，調節層高，自由裝配；托臂有三種規格供選擇，滿足不同長度和荷載要求。
    本產品適用于各種電纜敷設場所，現場安裝及電纜敷設施工極為方便。托臂裝配連接螺栓規格為M8*65，立柱固定膨脹螺栓為M12。
    本產品具有優異的耐腐蝕和抗老化性能，在電纜溝內設計使用壽命為50年，地面為25年。
    二、使用方法
    本產品安裝工具為普通手電鉆和鉆頭、普通扳手。
    安裝步驟：
    1、鉆裝配孔：根據托臂層間距要求，在槽型立柱兩側定位線上鉆孔，孔徑Ф8.5。
    2、鉆安裝孔：根據安裝位置，在立柱背面定位線上鉆孔，孔徑Ф12.5。三層及以下支架在立柱兩端各打一孔， 四層以上支架，還要在立柱中部加鉆增強孔。
    3、立柱的安裝：根據安裝施工圖及立柱安裝孔位置，用M12膨脹螺栓將立柱固定在墻上，螺栓和立柱之間加裝墊片。槽形立柱盡可能貼緊墻面。
    4、電纜：將電纜拖至電纜支架安裝位置。
    5、托臂的安裝：將托臂固定在立柱上，螺栓松緊適度。螺栓和立柱之間加裝墊片。
    6、電纜就位和固定：將電纜擺放在支架上并綁扎好。擺放時將重的電纜放在托臂根部。
    三、注意事項
    1、安裝后托臂嚴禁下傾，上翹0-5度。如結構施工誤差，只允許在下層錨栓處用墊片調節。
    2、安裝、敷設和維修時，托臂上禁止站人或作為電纜以外的其它支承。
    3、電纜敷設時不允許將電纜從高處落下，盡量輕放在支架上。
    4、敷設和維修時，不能在支架上拉電纜，應采用有效措施避免對支架產品產生側向力。
    5、局部距離電纜需調節時，應盡量把電纜挪到支架根部拖拽，或把支架間需調整的電纜托起后緩慢用力，避免過載施工。
